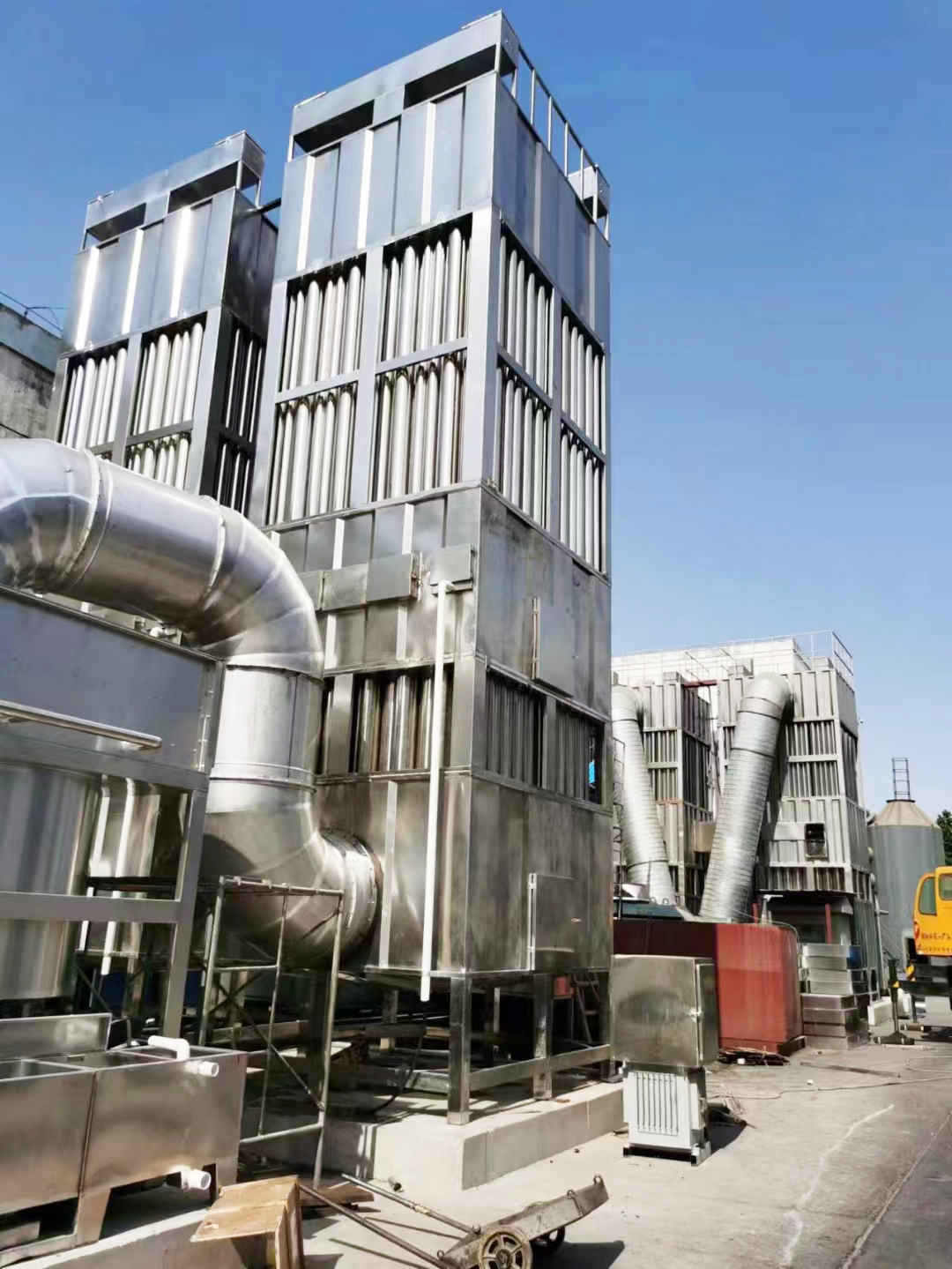

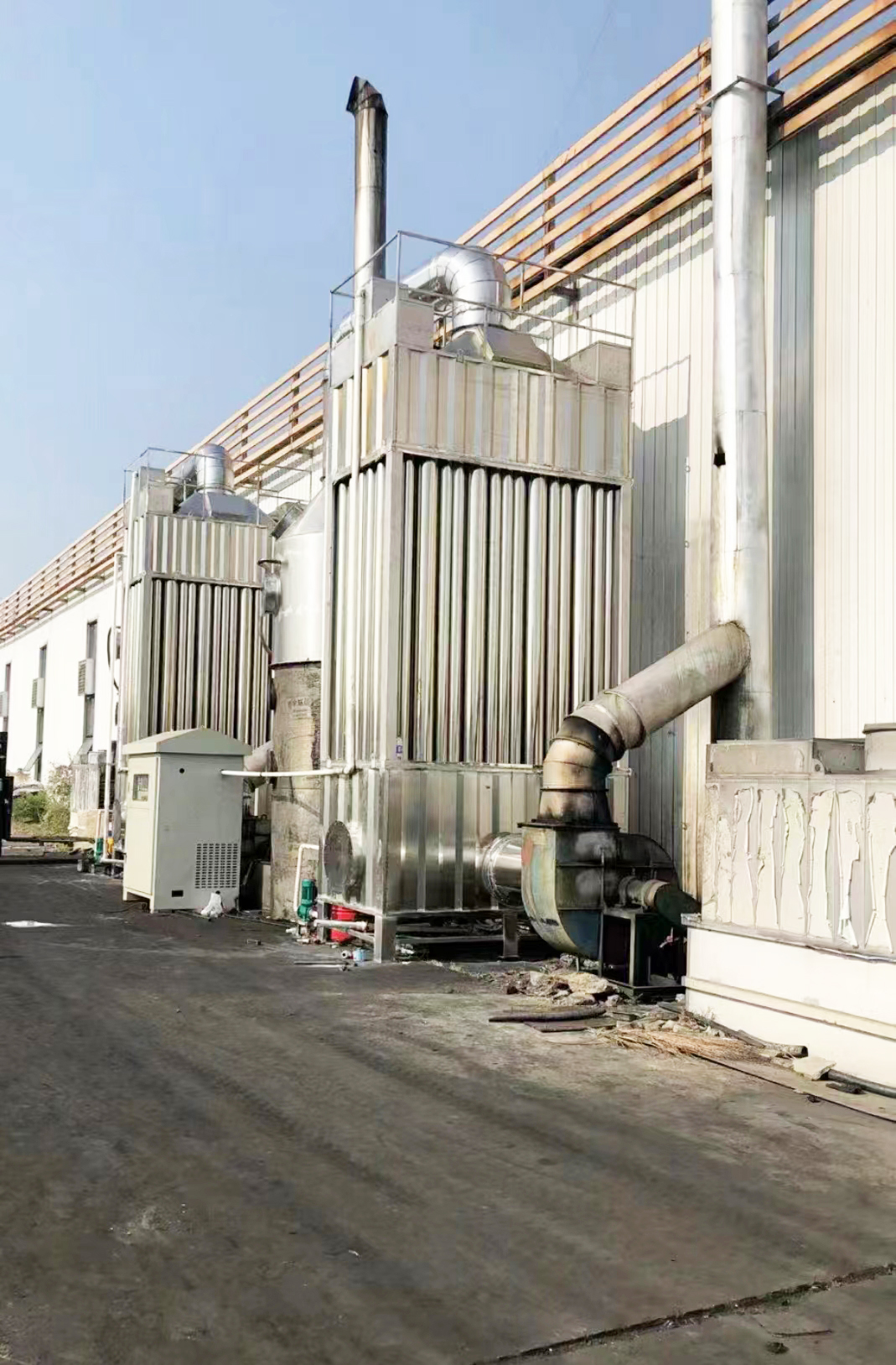

湿式电捕焦油器由电捕焦油器主体和供给高压直流电的整流设备组成，主体均由筒体、沉淀极、电晕极和电气绝缘箱四大部分组成。

　　筒体

　　筒体是圆筒形的(内径根据煤气流量决定)，并带有封头，筒体上部设有出气管，下部设有进气管，并设有两个人孔和一个性能稳定阀。

　　沉淀极管束

　　沉淀极管束是由管束组成，并与筒体上、下部相通。

　　电晕电极

　　电晕电极装置通过吊杆悬吊在顶部的绝缘箱内，它由上部吊杆及拉杆、上下框架、电晕电极导线、重锤组成。

　　电器绝缘箱

　　绝缘箱设在筒体顶部，它是悬吊电晕电极装置的圆形箱体。内部设有悬吊支架、高压瓷瓶、加热夹套组成。

　　湿式电捕焦油器工作机理：

　　气体的放电过程：在通常情况下气体是不导电的，但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电，被称为自发性电离现象。气体的自发性电离是建立在非均匀性电场中。在均匀性电场中，随着电压的增加，只要其间任何一点发生电离，两极间将立即充满带电离子，整个空间的气体被击穿。此时电流急剧增加而形成火花放电。而在非均匀性电场中，电场强度则随两极间的距离增大而速度适宜下降。

　　湿式电捕焦油器属化工设备技术行业，用于在除焦的同时降低媒气温度，它由筒体、电晕线、浦焦管、隔板组成，其改进之处是，在筒体内的捕焦管区域水平放置多层水流导流板，导流板布有与浦焦管相同数量的圆孔，多层导流板的圆孔同心贯通，圆孔的直径大于捕焦管的外径，每根浦焦管贯穿多层导流板，筒体上部有进水口，筒体下部有出水口。采用这种结构的电捕焦油器，循环水从筒体外部进来通过水流导流板，从管子的外壁流下形成一层水膜，该水膜将捕焦管包裹，煤气与水通过管子外壁的热传导作用进行換热达到降低煤气温度的目的，实现了发生炉煤气在冷却的同时也进行了静电除焦，既降低了煤气温度又提高了除焦的效率。
