气动通风蝶阀概述：

　　气动通风蝶阀是用在通风管道中的一种非密闭旋转型蝶阀，采用中线式碟板与短结构钢板焊接的结构形式设计制造，作为气体介质的流量调节或开关控制。气动通风蝶阀流道阻力小，流量系数大，重量轻，启闭快，与阀门定位器配套使用，可实现比例调节，特别适用于大口径、大流量锅炉窑烟道气控制。

　　气动通风蝶阀是在通风蝶阀上加装气动阀门执行器，使得气动通风蝶阀可迅速启闭。气动通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点，所以它的内部没有连杆和螺栓等组件，在使用过程中也就不会产生一些组件问题，因此故障率很低，使用起来很方便，是一种可靠的气动阀门装置。而且因为它的密封系统采用的是金属封闭，虽然密封效果比不上弹性密封，但是使用寿命要比弹性密封长，而且具有耐高温的特性。所以在建材、电力、冶金等行业都有着广泛的应用。在温度不高于300度的介质输送管道中，都可以实现连接和关闭调节作用。不锈钢气动通风蝶阀还可以根据客户的需要来特殊定制，十分的人性化。

　　气动通风蝶阀采用标准：

　　设计标准：GB/T12238-1989、JB/T8692-1998

　　法兰连接尺寸：GB/T9115.1-2000

　　结构长度：GB/T12221-1989

　　压力试验：GB/T13927-1992、JB/T9092-1999

　　强度试验：0.075 0.375 0.9

　　密封试验：≤1.5%泄漏量

　　适用温度：-40～+450℃

　　气动通风蝶阀技术参数：

　　公称通径DN50～DN2000(mm)

　　压力等级PN0.25、0.6、1.0MPa

　　连接方式法兰式连接

　　结构形式中线型结构

　　驱动方式气动控制,气源驱动(可带手轮)

　　阀体材质铸钢WCB、不锈钢304、不锈钢316

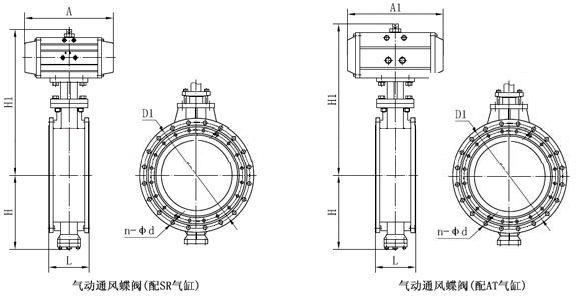

　　气动通风蝶阀主要外形及连接尺寸

　　密封材质本体密封

　　工作场合空气、煤气、含尘气体、烟道气、冷热风等

　　控制方式开关型（开关两位模式），调节型（调节碟板开度）

　　附件选型定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

　　气动通风蝶阀广泛应用于通风除尘系统，对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。适用于工业、冶金、环保等管道作通风调节介质流量之用。
